        SCHUNK夾爪PGN-plus 40-AS 您現在的位置: 首頁 > 產品中心 > 產品分類 > 機床/成套設備 > 夾具 > SCHUNK夾爪PGN-plus 40-AS

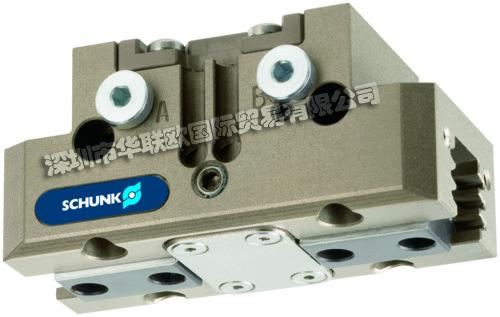

        SCHUNK夾爪PGN-plus 40-AS
        名稱:  SCHUNK夾爪PGN-plus 40-AS
        型號:  PGN-plus 40-AS
        品牌:  SCHUNK
        產地:  德國
        立即咨詢
        發布時間:  2018-06-08
        瀏覽次數:  6308
        產品詳情

        SCHUNK夾爪PGN-plus 40-AS是帶多齒導軌的通用型二指平動夾爪,因此具有較大的抓取力和最大的力矩,采用表面輸電的楔齒工作原理,氣動方式氣動夾爪,可用于多塵環境的特殊型號。

        SCHUNK夾爪PGN-plus 40-AS亮點
        穩定的多齒導軌用于精確搬運,帶有最大的力矩適合使用長手指的夾爪。
        采用橢圓形活塞傳動原理,用于最大抓取力。
        沿著三個螺釘方向從兩側安裝,用于通用和靈活的夾爪裝配。
        通過無軟管直接接口或螺旋接口供應氣源,用于通用和靈活的夾爪裝配。
        該系列具有種類齊全的傳感器附件,用于多種查詢方式及行程位置監控。
        緊湊尺寸可在搬運中減小輪廓干擾。

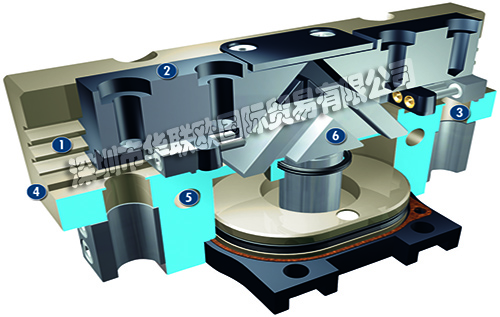

        SCHUNK夾爪PGN-plus 40-AS功能
        在壓縮空氣的作用下,橢圓形活塞上下移動。
        楔式結構的有角度活動表面使基爪能夠同步平動。
        1、高負載、幾乎無反向間隙的基爪多齒導軌,用于長手指。
        2、基爪用于連接根據工件制作的手指。
        3、傳感器系統:外殼中的接近式傳感器和可調整控制凸輪架。
        4、外殼采用高強度的鋁合金,使得重量大大減輕。
        5、定心和安裝適用于夾爪通用裝配。
        6、楔式結構的設計適用于大功率輸送和定心抓取。

        SCHUNK夾爪PGN-plus 40-AS技術參數

        產品名稱

        二指平行夾爪

        產品型號

        PGN-plus 40-AS

        識別編號(ID

        0371082

        單指行程 [mm]

        2.5

        閉合力 [N]

        163

        最小彈簧力 [N]

        40

        重量 [kg]

        0.1

        建議工件重量 [kg]

        0.62

        每個雙行程的流體消耗量 [cm³]

        4.5

        最小工作壓力 [bar]

        4

        最大工作壓力 [bar]

        6.5

        額定工作壓力 [bar]

        6

        最小空氣吹掃壓力 [bar]

        0.5

        最大空氣吹掃壓力 [bar]

        1

        閉合時間 [s]

        0.02

        打開時間 [s]

        0.03

        閉合-/打開時間,帶彈簧 [s]

        0.05

        最大允許手指長度 [mm]

        54

        每夾爪手指的最大允許質量 [kg]

        0.1

        防護等級 IP

        40

        最低環境溫度 [°C]

        5

        最高環境溫度 [°C]

        90

        重復精度 [mm]

        0.01

        潔凈室等級 ISO 14644-1

        5

        力矩 Mx max. [Nm]

        10

        力矩 My max. [Nm]

        12

        力矩 Mz max. [Nm]

        5

        最大軸向力 Fz max. [N]

        250

        SCHUNK夾爪PGN-plus 40-AS參數說明
        抓取力為在距離P施加在各個夾爪卡爪上抓取力的算數和。
        手指長度是沿主軸方向,從距基準面距離P處測得。
        重復精度是經過100個連續滿行程后在端位置測得。
        工件重量采用摩擦系數0.1和安全系數(防止由于重力加速g工件滑落)2計算壓入配合抓取。如果是適形或捕獲式抓取,可抓取工件重量則大很多。
        閉合/打開時間
        僅為基爪或手指的運動時間。不包括閥門開關時間、軟管注入時間或PLC反應時間,但是計算周期時必須考慮這些時間。
        抓取力保持:可通過配有機械抓取力安全裝置或SDV-P保壓閥的變型實現。
        氣動方式啟動,帶符合ISO 8573-1:2010[7:4:4]的過濾壓縮空氣。
        外殼材料:鋁
        基爪材料:鋼
        保修期:36個月。
        使用壽命長:30年功能保修。
        標配范圍:接近式傳感器托架、中心定位套、直接連接用的O型圈、包含公司聲明的裝配和操作手冊。



        PGN-plus系列夾爪選件特殊信息
        抓取力保持型號AS/IS:即使壓力下降,機械抓取力保持型裝置能保證最小的抓取力。在 AS/S中,具有夾緊效果,在IS型中,具有內撐效果。
        防腐型號K:用于腐蝕性環境。
        耐高溫型V/HT:用于高溫環境。
        力增強型號KVZ:如果需要更大的抓取力。
        精密型號P:精確度高。
        ATEX型EX:用于易爆環境。
        防塵型SD:絕對密封,提高防止材料進入的保護程度,可用于多塵環境。
        其他型號:各種選配件可互相結合使用。

        深圳市華聯歐國際貿易有限公司為SCHUNK品牌核心經銷商,價格優勢供應SCHUNK全系列工件夾具。
