schneider開關電源PhaseoABL8系列介紹：
開關電源可以為PLC何自動化系統設備控制電路提供必需的直流電壓。這些電子開關電源與主進線之間有相線-中性線(N-L1)、相間(L1-L2)或三相(L1-L2-L3)連接，可以提供適合負載，并與設備主進線電源兼容的高質量輸出電流。
schneider開關電源PhaseoABL8系列參數：
|
主要信息 |
|
|
產品系列 |
Phaseo |
|
產品類型 |
電源 |
|
電源類型 |
調節開關模式 |
|
輸入電壓 |
100...240 V 交流 相線到相線, 端子: L1-L2 100...240 V 交流 單相, 端子: N-L1 110...220 V 直流 |
|
輸出電壓 |
12 V DC |
|
額定功率 [W] |
60 W |
|
輸入保護類型 |
集成熔絲(不可換) |
|
電源輸出電流 |
5 A |
|
輸出保護類型 |
防過載, optical power : 1.1 x In 防過壓, optical power : 脫扣 如果 U > 1.5 x Un 防短路, optical power : 手動或自動復位 防欠壓, optical power : 脫扣 如果 U < 0.8 x Un |
|
環境溫度 |
0...50 °C 無 50...60 °C 有 |
|
補充信息 |
|
|
輸入電壓限制 |
100...250 V 85...264 V |
|
網絡頻率 |
47...63 Hz |
|
最大涌流 |
30 A |
|
功率因數校正 |
0.98 |
|
功率 |
85 % |
|
輸出電壓限制 |
100...120 % 可調 |
|
功耗W |
10.6 W |
|
電流消耗 |
0.4 A 在…上 240 V 0.8 A 在…上 100 V |
|
線路與負載調節 |
+/- 3 % |
|
保持時間 |
>= 20 ms 在…上 100 V >= 20 ms 在…上 240 V |
|
接線能力 |
螺釘類型終端 適用 輸入接線, 連接能力: 2 x 0.14...2 x 2.5 mm² AWG 26 AWG 14… 螺釘類型終端 適用 輸入接地連接, 連接能力: 1 x 0.14...1 x 2.5 mm² AWG 26 AWG 14… 螺釘類型終端 適用 輸出接線, 連接能力: 2 x 0.14...2 x 2.5 mm² AWG 26 AWG 14… 螺釘類型終端 適用 輸出接地連接, 連接能力: 1 x 0.14...1 x 2.5 mm² AWG 26 AWG 14… |
|
標識 |
CE |
|
安裝方式 |
35 x 15 mm 對稱 DIN 軌 35 x 7.5 mm 對稱 DIN 軌 75 x 7.5 mm 對稱 DIN 軌 |
|
操作位置 |
垂直 |
|
工作海拔 |
2000 m |
|
輸出耦合 |
并聯 系列 |
|
測試名 |
傳導/輻射傳播 符合 EN 55011 傳導/輻射傳播 符合 EN 55022 類別 B 靜電放電 符合 EN/IEC 61000-4-2 發射 符合 EN 50081-1 感應電磁場 符合 EN/IEC 61000-4-6 主插座 符合 IEC 61000-4-11 傳播的電磁場 符合 EN/IEC 61000-4-3 快速瞬變 符合 IEC 61000-4-4 浪涌 符合 EN/IEC 61000-4-5 |
|
LED狀態 |
LED 綠色 適用 輸出電壓 LED 橘黃色 適用 輸入電壓 |
|
深度 |
120 mm |
|
高度 |
120 mm |
|
寬度 |
54 mm |
|
產品重量 |
1 kg |
|
環境 |
|
|
產品認證 |
CSA 22-2 No 950 CULus 508 TÜV EAC KC |
|
符合標準 |
UL 508 CSA C22.2 No 60950-1 |
|
環境特征 |
EMC 符合 EN 50081-1 EMC 符合 EN 50082-2 EMC 符合 EN/IEC 61000-6-2 安全 符合 EN/IEC 60950 安全 符合 IEC 61496-1-2 安全 符合 SELV |
|
IP 保護等級 |
IP20 符合 EN/IEC 60529 |
|
貯存環境溫度 |
-25...70 °C |
|
相對濕度 |
0...95 % 無冷凝或滴水 |
|
過電壓種類 |
Class I 符合 VDE 0106-1 |
|
絕緣性能 |
輸入和接地之間 輸入和接地之間 輸入和輸出之間 輸出之間 |
schneider開關電源PhaseoABL8系列尺寸圖：
調節開關模式電源
尺寸和安裝
安裝在 35 毫米/1.37 英寸或 75 毫米/2.95 英寸導軌上
接線
調節開關模式電源
內部接線圖
(1)
濾波器
調節開關模式電源
串聯或并聯
串聯
(1)
兩個肖特基二極管，Imin = 電源 In 且 Vmin = 50 V
并聯
|
系列 |
系列 |
并聯 |
|
ABL 8REM/7RP |
最多 2 個產品 |
最多 2 個產品 |
注意： 建議僅對型號相同的產品進行串聯或并聯。
性能曲線
調節開關模式電源
降額
環境溫度是限制電源連續供電的決定因素。如果電子部件周?chē)臏囟冗^(guò)高，其壽命將大大縮短。
Optimum 系列 Phaseo 電源的標稱工作溫度為 50 °C。若高于這個溫度，則必須降額，使工作溫度最高可達 60 °C。

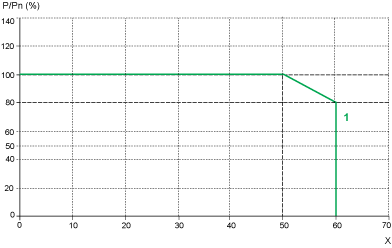

下圖為根據環境溫度，電源可連續輸送的電力與標稱電力的百分比。
X
最高工作溫度 (°C)
(1)
ABL 8REM、ABL 7RP 垂直安裝
在以下極端工作條件下，必須考慮降額：
高強度工作(輸出電流長期接近標稱電流，且環境溫度高)
所設置的輸出電壓高于 24 Vdc(比如，為了補償線路壓降)
為了增大總功率而并聯
調節開關模式電源
臨時過載

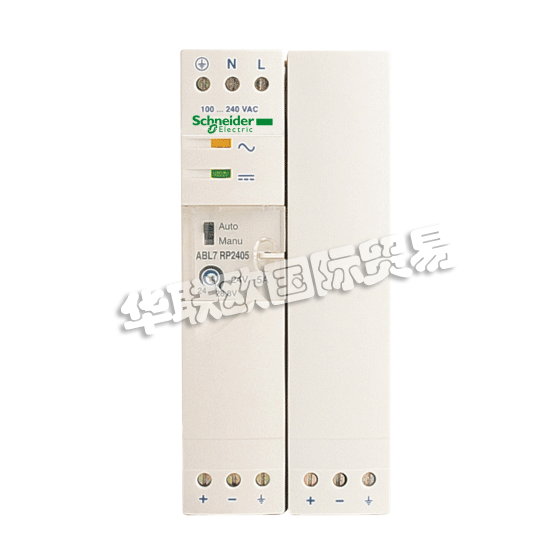

schneider開關電源PhaseoABL8系列相關產品圖片：
