SCHNEIDER斷路器參數：
主要
范圍
多9
產品名稱
Multi 9 C60
產品或組件類型
微型斷路器
設備簡稱
C60CTRL
設備應用
分配
極點描述
1P
受保護的桿數
1
[In]額定電流
1 A.
網絡類型
交流
直流
旅行單元技術
熱磁
曲線代碼
C
打破能力
Icu 100 kA，240 V AC 50/60 Hz，符合EN / IEC 60947-2
Icu 25 kA，60 V DC，符合EN / IEC 60947-2標準
利用類別
A類符合EN / IEC 60947-2
適合隔離
是符合EN / IEC 60947-2
標準
EN / IEC 60947-2
產品認證
CE
補充
網絡頻率
50/60赫茲
系統電壓
相和中性AC 50/60 Hz
60 V DC 之間的240 V電壓
磁跳閘極限
8.5 x In +/- 20%AC
12 x In +/- 20%DC
[Ics]額定服務分?jǐn)嗄芰?/span>
50 kA 50%x Icu，240 V AC 50/60 Hz，符合EN / IEC 60947-2
25 kA 100%x Icu，60 V DC，符合EN / IEC 60947-2
[ui]額定絕緣電壓
500 V AC 50/60 Hz符合EN / IEC 60947-2
[Uimp]額定沖擊耐受電壓
6 kV符合EN / IEC 60947-2
接觸位置指示器
是
控制類型
切換
本地信令
開/關指示
安裝方式
夾上
安裝支持
DIN導軌
9毫米間距
2
高度
3.19英寸(81毫米)
寬度
0.71英寸(18毫米)
深度
2.83英寸(72毫米)
產品重量
0.26磅(美國)(0.12千克)
顏色
灰色
機械耐久性
20000次循環
電氣耐久性
10000次循環
提供掛鎖
掛鎖
連接 - 終端
隧道式終端，頂部或底部剛性線0 ...0.04in²(1 ...25mm²)最大
隧道型端子，頂部或底部柔性線0 ...0.04in²(1 ...最小25mm²)
隧道式端子，頂部或底部柔性帶套圈導線0 ... 0.04in²(1 ...25mm²)max
剝線長度
0.55英寸(14毫米)(頂部或底部)
擰緊扭矩
17.7 lbf.in(2 Nm)(頂部或底部)
漏電保護
單獨的塊
SCHNEIDER斷路器的工作環境：
環境
IP防護等級
IP40模塊化外殼符合IEC 60529
IP20，符合IEC 60529
污染程度
3符合EN / IEC 60947-2
熱帶氣候
2符合IEC 60068-1
相對濕度
95%(131°F(55°C))
環境空氣溫度進行操作
-22 ... 158°F(-30 ... 70°C)
環境空氣溫度用于存儲
-40 ... 176°F(-40 ... 80°C)

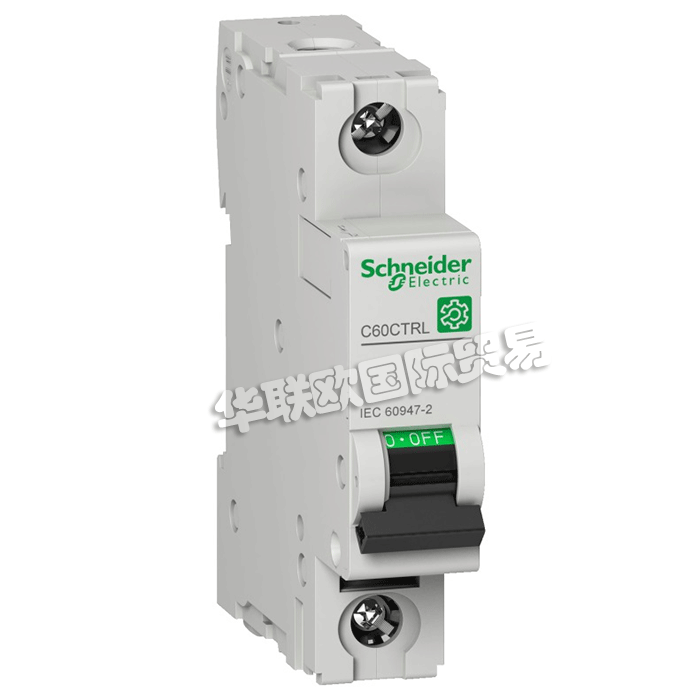

SCHNEIDER斷路器相關產品圖片：
