OMAL球閥ITEM541系列介紹：
碳鋼閥門
項目541-帶有“L”球的3通螺紋，用于高壓整體通道
一般特征
內螺紋端部符合DIN/ISO228標準
該閥僅作為分流器工作，不允許任何關閉的輸送，并且必須連接到中心套管。
工作溫度
工作壓力
截獲的流體
-10°C至+100°C
3/8“-1/2”PN500;3/4“-1”PN315
油，石油產品和石化產品
認證
ATEX版本根據2014-34-EU指令要求。

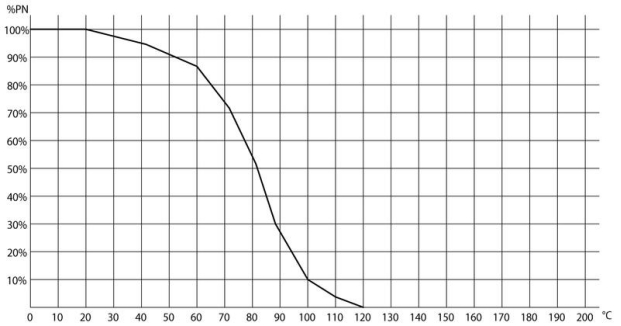

OMAL球閥ITEM541系列的壓力/溫度圖：
代碼和材料
閥門代碼541在標準執行中
測量
DN103/8"
DN151/2"
DN203/4"
DN251"
自由軸
V541B403
V541B404
V541B405
V541B406
免費的ATEX軸
V541B403YX
V541B404YX
V541B405YX
V541B406YX
公斤的重量。
0,7
0,8
1,7
2,6
帶杠桿
L541B403
L541B404
L541B405
L541B406
使用ATEX桿
L541B403YX
L541B404YX
L541B405YX
L541B406YX
0,85
0,95
1,9
2,8
墊圈套件
KGBV8103
KGBV8104
KGBV8105
KGBV8106
OMAL球閥ITEM541系列的材料：
1)莖
碳鋼
CF9Smn28
2*)防擠壓環
P.T.F.E.
3*)O-環形閥桿密封
FPM
4*)上密封盤
POM+moS2
5*)O-用于橫向密封的環
6*)球形密封墊圈
7)身體
8)球體
鍍鉻碳鋼
9)螺紋末端母套
10)杠桿
OMAL球閥ITEM541系列的尺寸：
A
B
C
D
E
F
G
H
L
M
øN
P
DN10-3/8“
72
3/8“
9
34
23
M6
34.3
20.5
17.5
52
10
115
DN15-1/2“
83
1/2“
35
21
19
59
13
DN20-3/4“
95
3/4“
14
48
36
M8
50.8
32.5
24.5
20
200
DN25-1“
113
1“
53.8
35.5
29.5
85.5
25

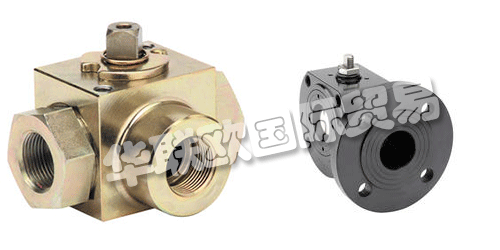

OMAL球閥ITEM541系列相關產品圖片：
