E+H科氏質量流量計E系列采用科氏力原理，節約成本，帶一體式現場型變送器，適用于低端測量場合，提供高精度的液體與氣體流量測量，應用范圍廣泛。E系列經濟型多用途儀表，是傳統體積流量計的替代優選，具有多變量測量、安裝空間小、使用經濟、操作安全等優勢。
E+H科氏質量流量計E系列測量原理：
測量系統基于科氏力測量原理工作?？剖狭κ窃谛D(zhuǎn)運動的系統中做直線運動的物體所受到的力?？剖狭Υ笮∪Q于運動物體的質量Dm 和其徑向速度v，即質量流量。Promass 傳感器使用測量管振動替代旋轉系統的恒定角速度。流體流經傳感器，傳感器內兩根平行放置的測量管反相振動，類同于音叉動作。測量管受科氏力影響，產生形變，導致測量管兩端出現相位差。
• 流量為0 時( 流體靜止不動)，兩根測量管同相振動，無相位差(1)。
• 質量流量使得測量管在入口處(2) 振動減速，在出口處(3) 振動加速，產生相位差(2)-(3)。
產品參數：
|
類型 |
參數 |
|
測量原理 |
科氏力 |
|
輸出 |
4...20 mA 脈沖/狀態 |
|
特點 |
體積流量計 |
|
直徑 |
"DN 8...50，5/16"...2" |
|
測量誤差 |
質量流量：±1.0 % |
|
量程 |
0...70'000 kg |
|
壓力范圍 |
PN40...100，Cl 150...300，JIS 10...20K |
|
過程溫度 |
-40...+125℃ |
|
環境溫度 |
–20 to +60 °C (–4 to +140 °F) |
|
顯示/操作 |
兩行背光顯示，通過HART或FieldTool操作 |
|
Power supply |
DC 16 to 62 V |
|
防爆認證 |
ATEX、FM、CSA |
E+H科氏質量流量計E系列產品型號：
9B2B1H-AAAACA1A121
9B2B1H-BJAACA1A121
9B2B1H-C2AACA1A121
9B2B1H-C4AACA1A121
9B2B1H-IJAACA1A121
9B2B1H-NFAACA1A121
9B2B1H-AABACA1A121
7O2B15-AAAABA4ACSK
7O2B15-BAAABA4ACSK
7O2B15-BBAABA4ACSK

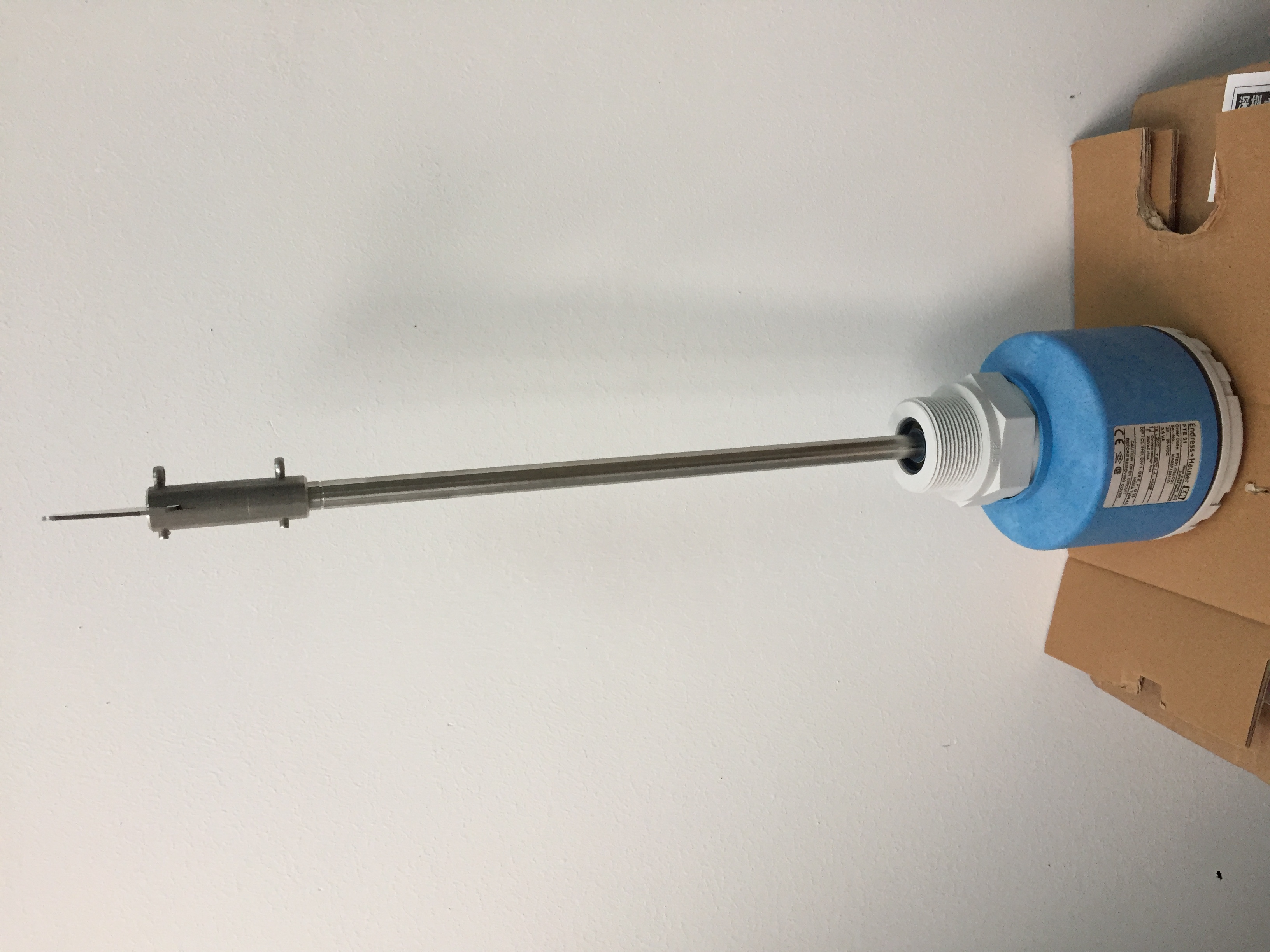

E+H科氏質量流量計E系列相關產品實物圖：
