CEJN接頭264系列是應用于中低壓領域的平面快速接頭，達到并優于ISO16028標準，內置卸壓功能。平面設計可以最大限度的減少拆裝過程中的滲漏。只需單手操作，拆卸連接快速簡單。卸壓功能允許在負載狀態下進行連接?？膳淙缦孪盗心附宇^：265系列，266系列和262系列。該系列其它通徑包括：DN 10 (364系列), DN 12.5 (564系列), DN 16 (664系列), DN 19 (764系列)。相應符合ISO 16028標準的鋼制母接頭參見265系列;不銹鋼系列參見266系列;較低壓力下還可與262系列接頭互換。
CEJN接頭數據參數：
公接頭帶卸壓閥
產品編號
連接
長度
直徑
扳手尺寸
密封
內螺紋
10 264 6102
Rc 1/4" (BSPT)
74.4
25.2
21
NBR
10 264 6202
G 1/4" (BSP)
10 264 6402
1/4" NPT
10 264 6602
7/16"-20 UNF (1/4" SAE)
外螺紋
10 264 6554
M14x1.5 08L
74.9
10 264 6555
M16x1.5 10L
75.9
CEJN接頭技術參數：
溫度范圍:
-30ºC — +100ºC (-22ºF — +212ºF)
公接頭材質:
硬化鋼（表面鈍化鋅）
密封材料:
丁腈橡膠 (NBR/PUR）
可連接:
可在40Mpa下帶壓連接
最大連接工作壓力:
500 公斤 (7251 PSI)
最大斷開工作壓力:
連接狀態最小爆破壓力:
1500 公斤 (21755 PSI)
斷開狀態最小爆破壓力:
帶壓下斷開:
不允許
注釋:
可連接265系列，266系列和262系列母接頭
可替換:
可與 ISO16028 互換
注釋:可連接265系列，266系列和262系列母接頭
可替換:可與 ISO16028 互換

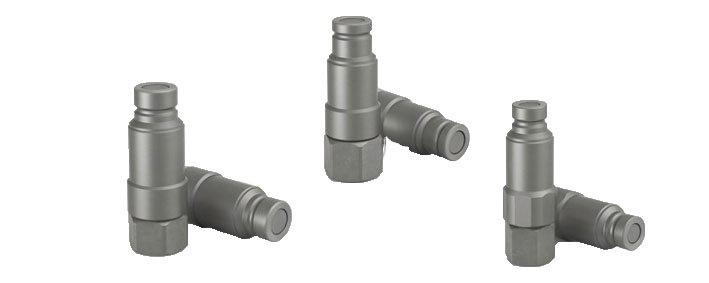

CEJN接頭相關產品圖片：
